称重仪表通讯问题检查方法及步骤

分享到:
作者来源:admin       发布时间: 2018-06-26 09:53
导读:一般称重仪表(称重显示器)现场通讯连接不上的问题主要的检查步骤有3步: 1.检查线路和接口连接,确保接口正确并且线路连通可靠。 2.检查软件通讯参数设置是否正确。 3.检查串口

一般称重仪表(称重显示器)现场通讯连接不上的问题主要的检查步骤有3步:
1. 检查线路和接口连接,确保接口正确并且线路连通可靠。
2. 检查软件通讯参数设置是否正确。
3. 检查串口发送命令是否正确。
注意:
如果总线上有多台设备,可以将其他设备都断开,只连接一台进行测试,排除其他设备的干扰。
一、线路连接的检查及注意事项

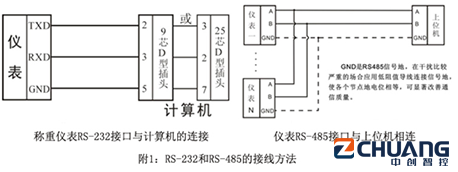

RS-232和RS-485的接线方法分别可参照附1,PROFIBUS-DP的连接比较简单,9针D型插头直接插到仪表就可以。



下面主要说明一下称重仪表(称重显示器)在连接RS-232和RS-485接口的注意事项。
1. 确认需要使用的接口类型。
注意区分RS-232和RS-485接口,不要弄混,要注意仪表接口上的标识来确认接口类型。如RS-232接口标注的字母为TXD、RXD、GND;RS-485接口标注的字母为A、B。

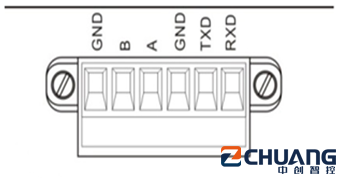

有些仪表的RS-232和RS-485接口是独立分开的,接口如下图所示:

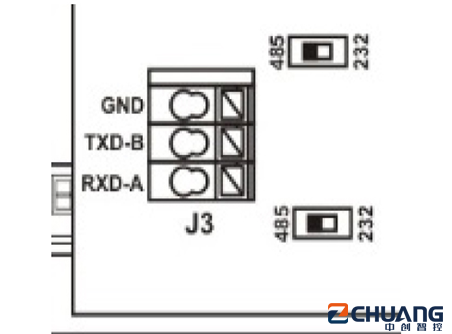

有些仪表的RS-232和RS-485接口是共用同一个口,具体是哪一种通讯形式,靠仪表内部的拨码开关来控制,一般有两个拨码开关,都拨到带485标识的一侧则为RS-485通讯接口,都拨到带232标识的一侧则为RS-232接口。接口如下图所示:


另外注意有一些仪表只有RS-232接口或只有RS-485接口。
2. 确认线路连接可靠,没有中断。
确认现场使用的通讯线路正常没有中断,可用万用表分别在线路两边测量,确保线路连通。如果同样的线路连接别的仪表通讯正常那么也可以判断线路没有问题。
另外注意RS-232的通讯线路距离较短,最好不要超过10米,RS-485最好也不要超过1000米。
二:参数设置的检查及注意事项
PROFIBUS-DP通讯一般软件方面不需要参数设置(有些仪表需要将通讯方式选择为PROFIBUS),只要将仪表正确接入到PROFIBUS总线中,在主站上加载好仪表的GSD文件即可。
三:排查串口通讯的命令是否正确
一般如果仪表的通讯方式(通讯协议)参数项使用的是问答类型的协议的话,则要确认设备给仪表发送的命令是不是正确。如果是连续发送型的协议的话则不需要排查通讯命令是否正确。
